● 砂は初期に密集状態
● 両端は大気通気
● 重力落下
● 砂の最終形状は
ふるい砂(細かい)
オリフィスを通って重力落下
BARRACUDA_CPFD ホッパー サイクロン CFBライザー 解析機能 なぜ必要か？ 手法 適用検証
BARRACUDAは流動層内の粒子挙動を正確に計算することで好評をいただいております。
|
|
|
|
||||||||
|
|
検証・・・落下試験 | |||||||||
|
●矩形管内の砂 |
|
|||||||||
| ●初期は密集状態 | |||||||||||
| ●重力落下 | |||||||||||
| ●上は通気 | |||||||||||
| ●計算終了時の圧力は一定 | |||||||||||
| 検証・・・重力ホッパー“砂時計” | |||||||||||
|
検証・・・U字管内落下試験 | ||||||||||
| ● U時間の上部に砂を初期配置 ● 砂は初期に密集状態 ● 両端は大気通気 ● 重力落下 ● 砂の最終形状は |
|
|
|||||||||

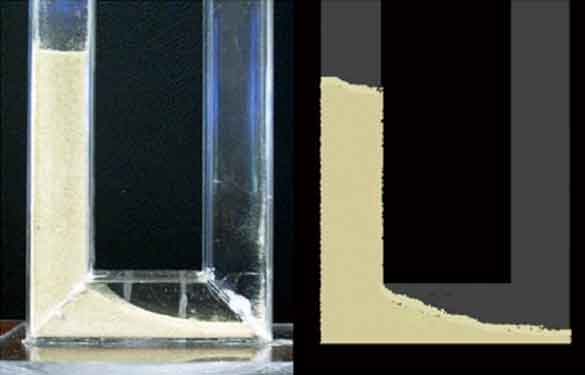

| 実 験---BARRACUDA | |||||||||||

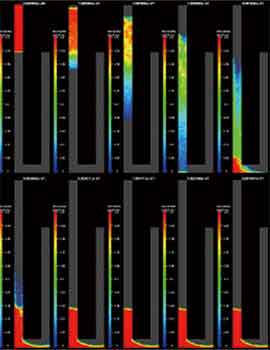

| 検証-U字管落下試験 | |||||||||||
|
検証・・・重力ホッパー“砂時計” | ||||||||||
|
|||||||||||

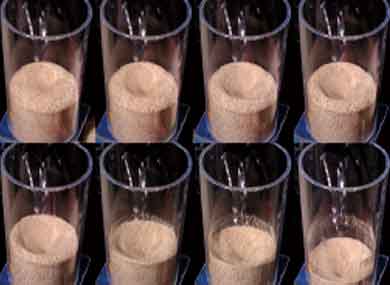

| 7.62cmの直径の管 ふるい砂(細かい) オリフィスを通って重力落下 |
|||||||||||
|
|
ホッパー内部観察 | |||||||||
|
|

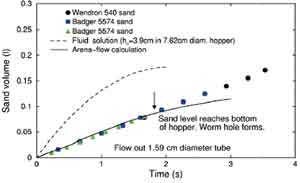

重力ホッパー内の粒子流動は流体のように静水圧で制御されるわけでjはない。上面は安息角の円錐形状である。BARRACUDAで計算された粒子量とウォームホール形成は想定データと非常によく一致している。 |
|||||||||
BARRACUDA_CPFD ホッパー サイクロン CFBライザー 解析機能 なぜ必要か？ 手法 適用検証 BARRACUDAは流動層内の粒子挙動を正確に計算することで好評をいただいております。 |
|||||||||||
| 実験は2D-BARRACUDA-CPFD計算HA3D | |||||||||||||
|
|
流動層の検証例：KUIPER'S 2D実験-BARRACUDA-CPFD(粒子内ボイドデータとの整合性) | |||||||||||
|
 |
 |

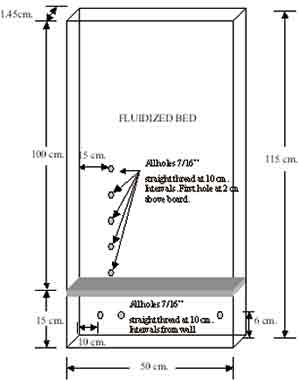

● | 2次元ベッド、57cm幅、1.5cm奥行き、50cmベッド高さ |
|||||||||
| ● | 500μ粒子、2.66g/cm3 | ||||||||||||
| ● | 格子速度： 0.25m/s | ||||||||||||
| ● | ジェット速度： 10m/s | ||||||||||||

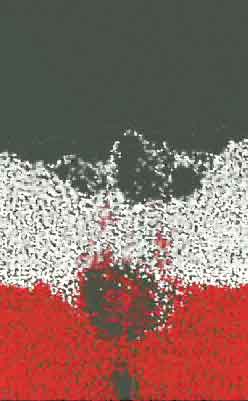

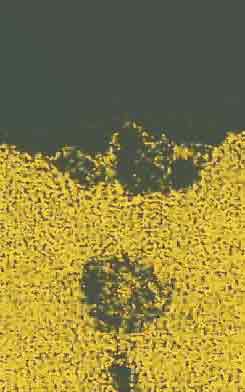

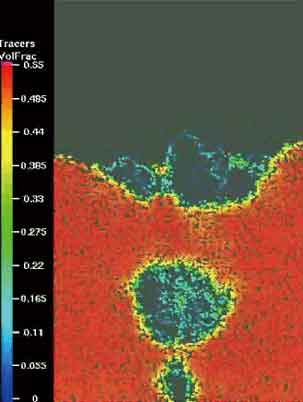

| Particle-Flow 粒子流動 |
Particle-Vol-fraction 粒子体積率 |
Particle-Species 粒子の混合 |
|||||||||||
|

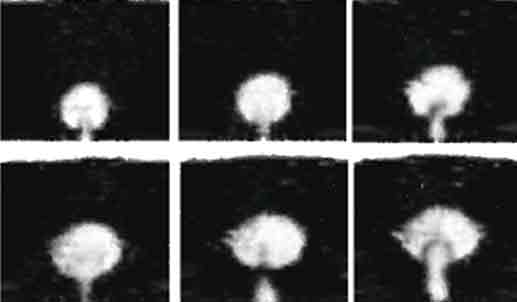

検証・・・気泡-実験とBARRACUDA | ||||||||||||
 |
|||||||||||||
| Kuipers, et al(1992) Photos | |||||||||||||
 |
 |
||||||||||||

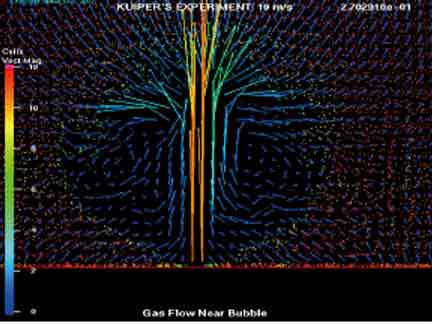

| 実 験---BARRACUDA | 粒子“気泡”気泡ガス流動 |
||||||||||||
| BARRACUDA_CPFD ホッパー サイクロン CFBライザー 解析機能 なぜ必要か？ 手法 BARRACUDAインフォメーション 適用検証 | |||||||||||||
| BARRACUDAは流動層内の粒子挙動を正確に計算することで好評をいただいております。 | |||||||||||||
|
|

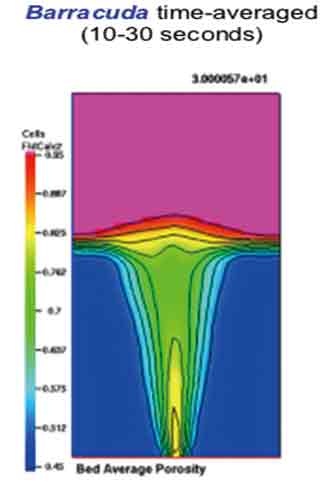

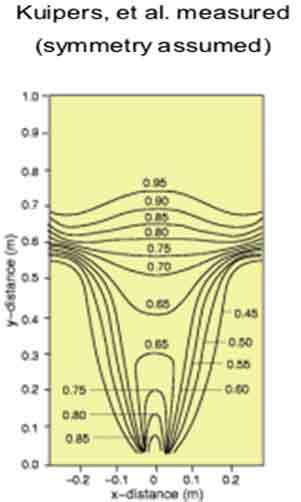

検証・・・平均ポロシティ(空隙率) | |||||||||||
 |
 |
測定値と良く一致している。 | |||||||||||
BARRACUDA |
測定値 | ||||||||||||
|
シミュレーションと実験ケース | ||||||||||||
 |
● 静的なベッドのスタートアップ ● 分配板を通過する一様流速 ● Umfまでのランプ速度 ● 流動床形成後、中間高さ側面高速ジェット流入 ● 高速ビデオと比較 |
 |
|||||||||||

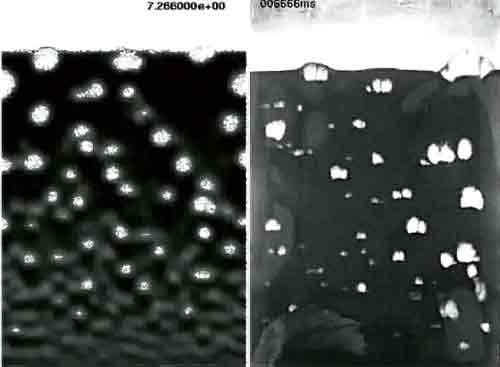

| BARRACUDA SNL実験 | |||||||||||||
| Sandia国立研究所 2Dヘッドシミュレーションとデータ分析 |
|||||||||||||
