version14.1より化学モジュールが追加されている。
Version14.2このバージョンでは、粒子流量を指定制御,液滴粒子をモデル化できる。

2010年1月　最新Version14.3.2リリース　球形でない粒子も計算できる。（個別セミナー実施中)
Chemica Looping

Chemical_Reaction

・3D粒子運動+熱+化学反応連成計算
・固体は触媒あるいは化学反応で、消費する。
・マテリアルデータには、数百の化学反応スピーシー　ズを持つ

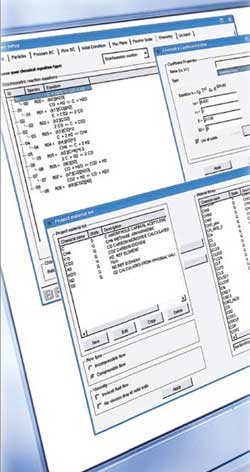

・柔軟な化学反応の入力

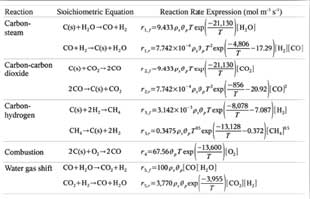

　反応は化学量論、インプリシット、エクスプリシット
　

Current Application

・Gasifiers
・FCC　risers
・Regenerators
・CFB　combustors
・AN　reactors
・Chlorinators
・Catalyst　development

BARRACUDA Gasifier Calulation

・Barracudaは、流体+粒子+熱の完全なカップリングによりモデル化を成功
・BARRACUDAから得る洞察は：
プロセスの改良、収益の増大、
今まで不明瞭だったプロセスシステムの理解へ

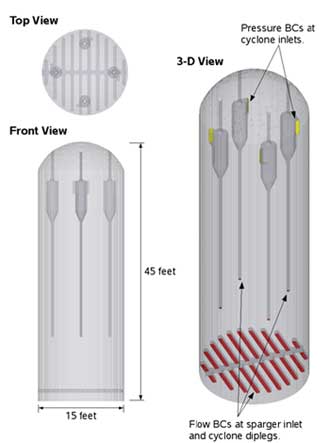

Model　geometry

・実機形状をモデル化する。
リアクター下部のスパジャー、内部は、数機サイクロン
このリアクターは、直径4.6m、高さ13.7m

・BARRACUDAのグリッドジェネレータにより15.2cmのオイラー計算格子約62,000セル
・粒子数およそ、570,000が含まれる。

境界条件
・内部温度(ガス・固体)1,200K(1,700°F)
・ガス空塔速度0.2m/s
・スパジャー入口混合ガス80%H2O,20%O2
・スパジャー入口ガス温度1,200K
・リアクター内初期圧力1720kPa
・リアクター内初期混合ガス20%CH4,20%CO,20%CO2,
20%H2,20%H2O
・初期固体体積率は、0.55　リアクターの下部～4.6mの高さ
・サイクロン入口圧力1720kPa
